| 設備名稱： | 超細噴霧干燥機組（生產型） |
| 設備型號： | QFN-CX生產系列 |
| 設備規格： | 50L-500L/H（支持定做） |
| 試機： | 支持試機做實驗 |
| 適用范圍： | 溶液、乳液、懸浮液和糊狀液體原料中生成粉狀、顆粒狀固體及陶瓷造粒產品 |
| 適用場景： | 化工、食品、農藥、醫藥、生物行業等 |
| 是否保修： | 全國三年保修 |
| 聯系電話： | 17317246351 |
一、超細粉末噴霧干燥機組霧化系統圖譜：

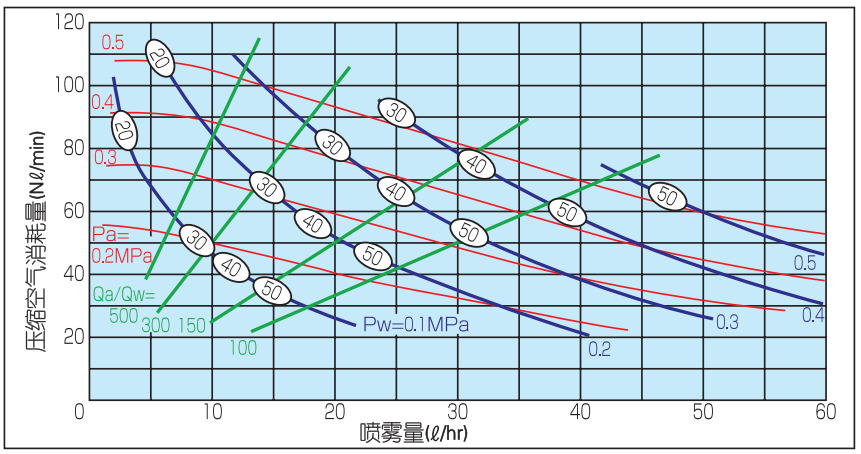

QFN-Y1-VERSION2008霧化系統二維曲線圖
線圖讀法
1.表示一個噴嘴的噴霧量（l/hr）。
2.紅色的線表示壓縮空氣PA（MPA）,藍色的線表示液體壓力，PW(MPA),綠色的線表示QA/QW汽水比。
3.
內的數字表示以托普勒發測定的SAUTER平均粒徑（微米）
QFN-Y1-VERSION2008型霧化系統：
二、超細粉末噴霧干燥機組系統特色：
1.安全型，進料系統和出風溫度連鎖，出風溫度可設定，保證物料的穩定性。
2.進風溫度和出風溫度保護，當進風溫度和出風溫度大于設定值時，系統報警
3.布袋除塵器兩端設置有壓差表，當壓差值大于設定值，系統報警，并提醒清理布袋。
4.布袋除塵器內置露點儀和溫度傳感器，當露點儀數值大于布袋除塵溫度時或者大于警戒值時，提醒減小進料量。
5.塔內設置壓力表，當塔內壓力處于微負壓狀態，當塔內壓力大于設定值時，報警并提醒系統未密封。
6.為了有效將物料清理下來，系統內置氣錘，直筒氣錘，錐桶氣錘，旋風氣錘，布袋直筒氣錘，布袋錐桶氣錘。氣錘設置脈沖時間。
7.布袋除塵設置新型的文丘里反吹系統，可將物料順利的反吹下來。增加布袋的使用壽命。

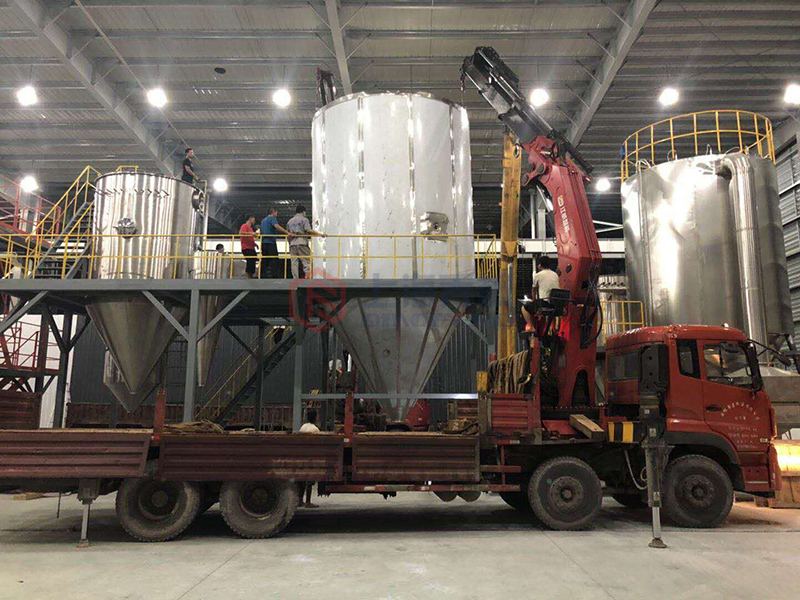

三、超細粉末噴霧干燥機組設備介紹
3.1 設備介紹
一：進料系統
包含進料泵，
物料由多頭進料泵壓入霧化噴槍中，進料系統與出風溫度連鎖， 保證出口物料的穩定性
二：加熱系統
包含過濾器，送風機，加熱器，進風溫度傳感器
由送風機將自然風經過風初效過濾器，干風預處理，蒸汽換熱器和高溫高效過濾器之后，將熱風加熱至100℃，然后進入熱風分配器中，
進風溫度傳感器，顯示給風加熱的溫度。
加熱器系統采用蒸汽換熱和流量比例調節閥共同作用。
三：霧化系統
包含霧化塔，強制分配器，振打錘，出風溫度傳感器，塔內壓力傳感器，
將熱風送入到強制分配器中，通過霧化塔的均風板出來。和熱風充分接觸并迅速干燥。
其中壓力傳感器反應的塔內壓力，反應的是霧化系統綜合參數。振打錘通過脈沖的方式，可將錐桶壁上的物料振打下來。出口溫度傳感器，反應的是干燥之后的物料和載體介質熱風的溫度。
壓力傳感器：反應的塔內壓力，如果壓力低于設定值時，系統會報警，顯示檢測管道和透視門的密封。壓力高于設定值時，請檢測布袋堵塞情況。
振打錘：振打霧化塔錐桶內壁，將錐桶內壁的物料振落到塔底。
粉體輸送器：將塔底的物料送入到單錐系統中。
四：物料收集系統
包含布袋除塵器，布袋脈沖振打器，壓差表，旋風隔壓粉體輸送器。
壓差表：夾在布袋除塵兩端，檢測布袋是否擁堵，當壓差表值大于設定值時，報警并提示更換布袋
噴淋塔，除去尾氣的雜質。
